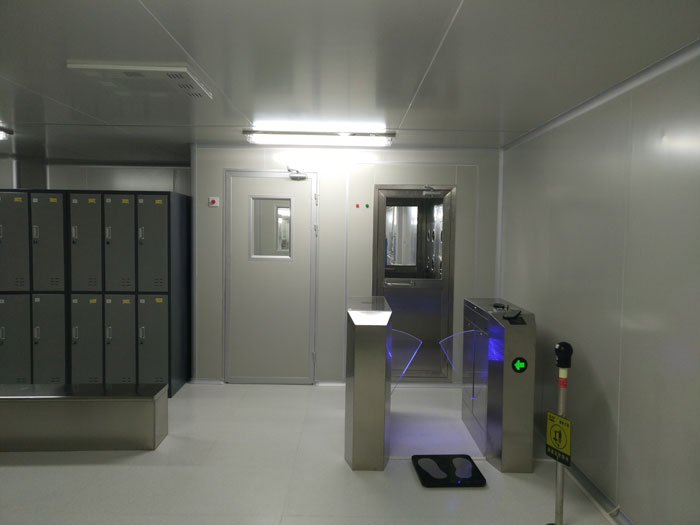

上海浦東川沙凈化車間裝修-萬級無塵車間案例簡介：
項目位于上海浦東川沙經濟園區，上海宏帆電子科技公司精密裝配車間凈化工程，潔凈車間面積168㎡，層高3.8米，吊頂層高2.8米。
上海浦東川沙凈化車間裝修-萬級無塵車間說明：
一、本工程系由原生產車間改造而成的潔凈度為ISO Class7(一萬級)的潔凈廠房，原房屋結構基本不變,拆除水管、龍頭,地面水泥砂漿找平。材料要求:墻體采用50mm厚巖棉彩鋼板貼墻面，吊頂采用單層玻鎂板加巖棉彩鋼板，門、采用鋁合金彩鋼板密閉門,環氧樹脂地面。
二、本套圖標高以米為單位,管徑、尺寸以毫米為單位,水管標高為管中心標高,風管標高為管內頂標高。
三、室內設計參數
|
夏季 |
冬季 |
新風量 |
潔凈區正壓(Pa) |
換氣次數(/h) |
||
|
溫度(℃) |
相對濕度(%) |
溫度(℃) |
相對濕度(%) |
最大新風量為總風量的40% |
10Pa |
25 |
|
24~26 |
50~70 |
20~22 |
30~50 |
|||
四、空調形式及冷熱源
1、本工程夏天供冷,冬天供暖,空調形式采用一次回風的 低速全空氣系統,空氣處理設備采用組合式空調機組。
2、冷熱源選用CGAR-1505D型風冷熱泵機組一臺,機組性能:制冷(熱)量39kW(42.2kW),總輸入功率15.32kW。
五、空調水系統
1、管道材料:采用鍍鋅鋼管,絲扣連接。
2、閥門:DN>50mm采用閘閥;DN<50mm采用截止閥。
3、保溫:空調水管保溫材料采用防潮型帶鋁箔的離心玻璃 棉管瓦，離心玻璃棉密度為48KG/M ,保溫厚度50mm;保溫材料口應均勻錯拼,并用阻燃氯丁膠粘接,必須嚴密,外包0.3mm鋁皮保護殼，保溫需在試壓合格后進行?？照{凝結水管保溫厚30cm，膨脹水箱采用自息性聚苯乙烯泡沫塑料板保溫,密度50KG/M ,做法詳國標圖標圖集T613。
4、管道安裝完畢后，需進行水壓試驗和管道清洗,本設計水系統試驗壓力為0.6MPa,清洗管道時,打開有關旁通空調器進出水管閥,待水中無雜質、無銹色,方為合格。
5、空調水管支架參照國標N112制作,支架采用金屬膨脹螺絲固定,必須安全牢固,并需作防腐處理。
六、空調風系統
1、空調風管采優質鍍鋅鋼板制作,其厚度按《通風與空調工程施工及驗收規范》的有關規定選用.風管的咬口采用單咬口或轉角咬口,風管不應有橫向和縱向接縫，風管內表面必須平整光滑,不得在風管內設加固框及加固筋。加工鍍鋅鋼板應避免損壞鍍鋅層,損壞處(如咬口、折邊、翻邊、鉚接處)應刷磷化底漆一度。
2、空調風管20mm厚聚苯乙烯發泡板保溫。
3、風管彎頭R均為1.0A,當安裝部位不許可僅能安裝小弧形彎頭時,彎頭內應設導風片。
4、圖中未標出測量孔位置,安裝單位應根據調試要求在適當部位設置測量孔,其做法見國標圖集T615。
5、風管法蘭墊應采用閉孔海綿橡膠制作,厚60mm,嚴禁使用厚紙板、石棉繩、鉛油麻絲以及油氈紙等易產塵材料,法蘭墊料應盡量減少接頭,接頭形式必須采用梯形或榫形連接,并應涂膠粘牢,法蘭均勻壓緊后的襯墊寬度,應與風管內壁平。
6、風管支架的做法詳國標T616有關內容,間距不超過3米，火閥必須單獨設立支、吊架。
7、除特殊注明外,風管均采用頂平連接的安裝方式。
七、其他
1、風冷熱泵機組進出水管設可曲撓橡膠軟接頭、壓力表、溫度計,組合式空調機組進出水管上設壓力表、溫度計。
2、風冷熱泵機組、組合式空調機組在與基礎接觸處須設減振器(墊)。
3、空氣吹淋室與地面之間應墊厚30mm的橡膠隔振墊。
4、潔凈室內的各種設備均應選用低噪聲產品,潔凈室內的噪聲級不應大于60db(A)。
5、高效過濾器的安裝必須在土建施工、凈化空調系統粗、中效空氣過濾器安裝完畢、全系統經檢查、擦拭、吹洗運轉12小時后方能進行。
八、電氣設計要求
1、潔凈車間內燈具、插座、開關均應選用防爆產品。
2、潔凈車間內照明光源采用高效熒光燈,吸頂明裝,其照度值不低于200lx(走廊不低于100lx)。
3、潔凈車間內應設置供人員疏散用的應急照明及疏散標志。
4、潔凈車間內應有備用電源。
